Диагностический арсенал и стендовое оснащение для восстановления стартерных батарей

В условиях интенсивной эксплуатации автомобильной техники свинцово-кислотные аккумуляторы остаются одним из наиболее уязвимых узлов электрооборудования. Профессиональное восстановление емкости и устранение внутренних неисправностей требует не просто навыков, а целого парка специализированных приборов, начиная от нагрузочных вилок и заканчивая импульсными десульфататорами. Именно грамотно подобранное оборудование для ремонта АКБ позволяет перейти от кустарного «заряд-разряд» к промышленному восстановлению с контролем каждого электрохимического процесса. Без понимания физико-химических основ сульфатации, стратификации электролита и осыпания активной массы любой ремонт превращается в лотерею, поэтому далее рассматриваются исключительно аппаратные решения, доказавшие свою эффективность в сервисных центрах.

Классификация стендов и измерительных комплексов

Весь спектр устройств для реанимации АКБ принято делить на диагностический, тренировочно-зарядный и ремонтно-восстановительный сегменты. В первую очередь специалист обращается к цифровым тестерам проводимости, которые измеряют внутреннее сопротивление методом четырехпроводного подключения – это дает объективную картину без глубокого разряда. Параллельно используются ареометры с термокомпенсацией для контроля плотности электролита, хотя в необслуживаемых типах эта опция исключена, и там применяются импедансные анализаторы. Для углубленной диагностики необходимы осциллографы с токовыми клещами, фиксирующие пульсации напряжения при стартерном разряде – так выявляется оборванная перемычка между банками или внутреннее короткое замыкание.

Нагрузочное и разрядное оборудование

Базовым инструментом любого аккумуляторщика служит нагрузочная вилка с вольтметром и фиксированным сопротивлением, но современные требования диктуют использование программируемых электронных нагрузок. Такие устройства позволяют задавать разрядный ток с точностью до 0,1 А и строить разрядные кривые в реальном времени, фиксируя падение напряжения под нагрузкой, равной 50% от заявленной пусковой мощности. В профессиональных линиях применяются многоканальные разрядные стенды, способные одновременно тестировать до 12 батарей с регистрацией параметров в бортовой журнал. Критически важной функцией является автоматическое отключение при достижении конечного напряжения на элементе – это предотвращает глубокий разряд и необратимое разрушение пластин.

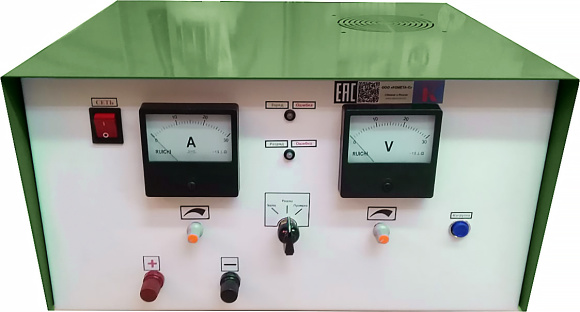

Зарядные комплексы с адаптивным алгоритмом

Переход от устаревших трансформаторных зарядок к интеллектуальным импульсным устройствам стал революционным шагом. Современные многозарядные станции работают по кривой IUoU – сначала стабилизируют ток, затем напряжение, а финальная стадия проходит в режиме поддержания с пульсирующим компонентом. Именно такой подход, называемый десульфатацией, позволяет частично растворять крупные кристаллы сульфата свинца. Оборудование данного класса оснащается микроконтроллерами, которые анализируют скорость прироста напряжения и динамику тока насыщения, что дает возможность адаптировать цикл под степень износа конкретного экземпляра. Отдельно стоят балансирные платы для сборок на 24 В и выше, выравнивающие потенциалы в последовательных цепочках.

Стенды для капитального восстановления

Когда диагностика показывает механическое повреждение банок или критическое осыпание активной пасты, требуется уже не электроника, а слесарный инструментарий. Для вскрытия моноблоков используются специальные фрезерные станки и термоножи, которые аккуратно снимают крышку без сколов пластика. Затем применяются экстракторы пластин, извлекающие пакеты электродов, и оборудование для промывки сепараторов обратным током. В тяжелых случаях прибегают к замене электролита с приготовлением свежего раствора серной кислоты в дистиллированной воде – этот процесс требует вытяжных шкафов и pH-метров. Сварка межэлементных соединений выполняется контактными сварочными аппаратами с тиристорным управлением, чтобы расплавленный свинец не перегревал клеммы. Финальная операция – герметизация корпуса ультразвуком или специальными мастиками, после чего проверяется газоотводный клапан.

Ультразвуковые и вибрационные установки

Отдельная категория аппаратов предназначена для борьбы с сульфатацией без вскрытия корпуса. Высокочастотные генераторы, настроенные на резонансную частоту пластин, разрушают кристаллические решетки сульфата посредством кавитации. Параметры частоты и скважности импульсов подбираются индивидуально под емкость и тип АКБ – от 40 до 200 А·ч. Вибрационные стенды с эксцентриковым механизмом применяются для удаления осыпи с поверхности сепараторов и выравнивания плотности электролита в банках, что снижает эффект расслоения. Такие методы относятся к физическим способам регенерации и часто комбинируются с химическими добавками – сульфатоактиваторами, ускоряющими реакцию.

Контрольно-измерительные приборы

Ни один ремонт невозможен без эталонных вольтметров класса точности 0,5 и токовых шунтов. В арсенале мастера обязательно присутствуют миллиомметры для замеров сопротивления межэлементных соединений, а также термопары с лазерным целеуказателем для контроля нагрева клемм при больших токах. Для проверки герметичности клапанов используются вакуумные насосы с манометрами, фиксирующие падение давления за определенный интервал. Все эти средства позволяют не только восстановить АКБ, но и составить подробный протокол ее состояния до и после вмешательства, что является признаком высокой сервисной культуры.

Автоматизация процессов тестирования

Современный ремонтный участок немыслим без компьютерных измерительных систем, объединяющих несколько приборов в одну сеть. Программные пакеты собирают данные с нагрузочных модулей, регистраторов и зарядных агрегатов, строят сводные графики и сравнивают их с эталонными характеристиками для данного типа аккумулятора. Такие комплексы сами формируют заключение о пригодности батареи к дальнейшей эксплуатации, снижая человеческий фактор. Автоматические стенды способны проводить цикл «заряд-отдых-разряд-отдых» в течение нескольких суток без участия оператора, записывая каждый тысячный отсчет. Это особенно важно при серийном восстановлении тяговых батарей для электропогрузчиков или складской техники, где партии исчисляются сотнями единиц.

Системы активного балансира

Для многоэлементных сборок, например, в гибридных автомобилях, применяются активные балансиры с перекачкой энергии из банки в банку. В отличие от пассивных резистивных балансиров, они не рассеивают излишек в тепло, а передают его к наиболее слабым ячейкам, выравнивая общий потенциал. Это оборудование комплектуется оптимизаторами MPPT и собственными алгоритмами поиска максимальной мощности. В ремонтных целях балансиры используются для выравнивания емкости после замены одной или двух банок, что критично для продления ресурса всей батареи. Важно отметить, что работа с такими системами требует отдельного блока предохранителей и гальванической развязки для безопасности персонала.

Химическое и экологическое оснащение

Помимо электрических стендов, любой участок по ремонту АКБ должен быть укомплектован средствами нейтрализации кислоты и рекуперации свинца. Это дистилляторы для приготовления воды с удельным сопротивлением не менее 1 МОм·см, а также дозаторы для корректировки плотности электролита микропорциями. Для сбора осыпи и отработанной пасты используются вакуумные фильтры с керамическими мембранами, отделяющие твердую фазу от жидкости. Обязательным является наличие укрытий с поточной вентиляцией и датчиками водорода, поскольку при ремонте не исключено искрение. Специальные нейтрализаторы в гранулах засыпаются в поддоны на случай аварийного пролива – это требование безопасности, регулируемое отраслевыми стандартами.

Ниже представлены ключевые категории оборудования, ранжированные по функциональному назначению:

• Диагностические тестеры (импедансные, токовые, ареометрические) и осциллографические комплексы для измерения пульсаций;
• Зарядно-разрядные стенды (автоматические, многоканальные, с функцией регенерации импульсным током);
• Слесарно-сварочные агрегаты (термоножи, контактные сварочники, экстракторы пластин, герметизаторы);
• Физические десульфататоры (ультразвуковые, вибрационные, резонансные генераторы);
• Системы активного балансира и оптимизаторы для многобаночных сборок;
• Химическая посуда и фильтрационные установки (дистилляторы, дозаторы, вакуум-фильтры).

Практические рекомендации по выбору комплектации

При формировании перечня оснащения для мастерской необходимо исходить из средней емкости и типажа обслуживаемых батарей. Для легкового парка достаточно нагрузочной вилки, умного зарядного устройства на 12/24 В и ареометра, однако для грузового транспорта и спецтехники потребуются уже мощные разрядные модули на 100–500 А и крановые весы для взвешивания пластин. Опытные мастера советуют иметь два типа десульфаторов: низкочастотный для профилактики и высокочастотный для «тяжелых» случаев с внутренним сопротивлением более 10 мОм. Также не стоит экономить на эталонных сопротивлениях и кабельном хозяйстве – плохие контакты сводят на нет точность любых измерений. Желательно предусмотреть мобильную тележку для перемещения тяжелых стендов и отдельный пост для предварительной очистки клемм с использованием щеток и контактных спреев.

Метрологическое обеспечение и периодическая калибровка

Все измерительные приборы подлежат ежегодной поверке с привязкой к государственным эталонам, особенно это касается цифровых вольтметров и токовых клещей. Без регулярной калибровки показания могут дрейфовать, что приведет к ошибочным выводам о состоянии АКБ. В крупных сервисах организуют собственную референсную лабораторию с прецизионными делителями напряжения и магазинами сопротивлений. Также обязательна термостабилизация помещения, так как температурный коэффициент свинцово-кислотных батарей составляет около 0,3% на градус Цельсия, и это существенно сказывается на результатах разрядных тестов. Программное обеспечение стендов должно вести электронный журнал калибровок с напоминанием о сроках очередной проверки.

В завершение обзора стоит систематизировать этапы типового восстановительного цикла с использованием описанного арсенала:

1. Первичный экспресс-тест цифровым тестером проводимости для отбраковки батарей с обрывом или коротким замыканием;
2. Контрольный разряд на программируемой нагрузке до 10,5 В с фиксацией фактической емкости;
3. Циклический заряд по адаптивному алгоритму с импульсной десульфатацией в конце каждого цикла;
4. Повторный замер импеданса и, при необходимости, вскрытие моноблока для замены сепараторов или электролита;
5. Финальное тестирование в режиме имитации стартерного пуска и выдача заключения с графиками.

Именно такая последовательность, подкрепленная качественным оборудованием, гарантирует восстановление до 80% первоначальной емкости даже для батарей с пятилетним сроком эксплуатации. При этом важно помнить, что любой ремонт имеет экономические границы – если стоимость новых элементов сопоставима с трудозатратами, целесообразнее рекомендовать замену. Однако в условиях дефицита и высоких цен на свинец профессиональное восстановление остается востребованной услугой, особенно для промышленного транспорта и систем бесперебойного питания.

Безопасность и эргономика рабочего места

При работе с кислотосодержащими электролитами и тяжелыми моноблоками необходимо оснащать пост защитными экранами, кислотостойкими покрытиями пола и штативными подъемниками. Эргономика стендов подразумевает легкий доступ к клеммам и удобное расположение органов управления – это снижает утомляемость и риск ошибочных подключений. Системы аварийного отключения питания монтируются на каждой силовой линии, а заземление всех металлических частей проверяется ежемесячно. Использование диэлектрического инструмента и защитных очков с боковыми щитками является обязательным регламентом, а обучение персонала технике безопасности проводится перед допуском к самостоятельной работе.

Современный рынок предлагает огромное разнообразие агрегатов – от китайских универсальных комбайнов до немецких прецизионных систем, но главный критерий выбора остается неизменным: соответствие задачам и наличие сервисной поддержки. Профессиональный подход к оснащению мастерской окупается сокращением времени ремонта, повышением качества восстановления и ростом доверия клиентов. Именно поэтому инвестиции в надежное оборудование для ремонта АКБ являются стратегически верным решением для любого автосервиса, претендующего на звание экспертного центра по электрооборудованию.
