Терминал Vendotek VX: архитектура, интеграция и сценарии эксплуатации в системах самообслуживания

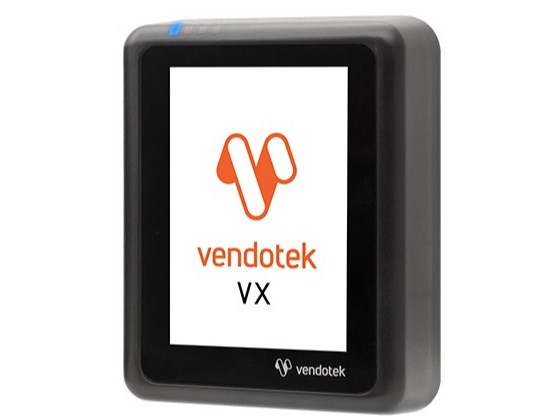

В сегменте оборудования для автоматизированной торговли и сервисов самообслуживания устройства, обеспечивающие приём безналичных платежей, давно перестали быть просто «платёжными модулями». Современный pos терминал vendotek vx представляет собой компактный вычислительный комплекс, который берёт на себя функции эквайринга, телеметрии, фискализации и пользовательского интерфейса, разгружая основной контроллер автомата. Именно эта многофункциональность делает его заметным игроком в нише вендингового оборудования, особенно там, где требуется устойчивость к внешней среде и гибкость протоколов подключения.

Аппаратная платформа и конструктивные особенности

С технической точки зрения Vendotek VX построен на связке процессора ARM9 с тактовой частотой 400 МГц и операционной системы Linux, что обеспечивает достаточный запас производительности для обработки транзакций, отрисовки интерфейса и параллельного обмена данными по нескольким интерфейсам. Объём оперативной памяти составляет 64 Мбайт, а флеш-память ёмкостью 256 Мбайт отведена под хранение программного обеспечения, конфигураций и медиаконтента. Отдельного упоминания заслуживает наличие защищённой энергонезависимой памяти для хранения криптографических ключей, что является обязательным требованием для устройств, проходящих сертификацию по стандартам EMV и работающих с банковскими картами.

Дисплейная часть выполнена в виде цветного сенсорного экрана диагональю 3,5 дюйма с разрешением 320 на 480 точек. В отличие от многих конкурентов, использующих фиксированный набор физических кнопок или статичную раскладку, здесь применяется программируемый интерфейс: количество и назначение экранных кнопок определяется конфигурацией под конкретный автомат. Для сценариев с выбором суммы (автомойки, автоматы розлива воды) это позволяет вывести на экран либо фиксированные значения, либо кнопку перехода к цифровой клавиатуре. Корпус устройства имеет степень защиты IP54 и ударопрочность по стандарту IK08, что в сочетании с заявленным рабочим диапазоном температур от минус 20 до плюс 50 градусов Цельсия делает его пригодным для установки на открытом воздухе без дополнительного климатического бокса.

Габариты терминала составляют 85 на 107 на 29,5 миллиметра, а питание осуществляется от источника постоянного тока напряжением от 12 до 40 вольт. Потребляемая мощность в режиме ожидания карты невелика и составляет порядка 1,2–3 ватт, что позволяет подключать устройство к штатным цепям питания вендингового автомата без риска перегрузки.

Протоколы интеграции и сценарии подключения

Ключевое отличие Vendotek VX от узкоспециализированных платёжных модулей заключается в поддержке трёх принципиально разных схем взаимодействия с исполнительным устройством. Выбор протокола определяет не только электрический интерфейс, но и логику работы всей системы.

MDB и классический вендинг

Протокол MDB (Multi-Drop Bus) уровня 3 является стандартом де-факто для кофейных, снековых автоматов и торговых киосков. В этой схеме терминал выступает в роли безналичного платёжного устройства, которому основной контроллер автомата передаёт сумму к оплате. Пользовательский интерфейс на экране терминала в этом случае минимален: отображается сумма и запрос на прикладывание карты. Вся логика выбора товара остаётся за автоматом. Типичная проблема при такой интеграции — тайм-ауты ожидания ответа от платёжного модуля, особенно на старых прошивках автоматов, где задержка на авторизацию транзакции может приводить к сбросу состояния.

Pulse и имитация монетоприемника

Для устройств, изначально спроектированных под приём монет (автомойки самообслуживания, автоматы розлива воды, игровые аппараты), Vendotek VX реализует эмуляцию работы монетоприемника. Терминал генерирует импульсные последовательности определённой длительности и периода, которые основной контроллер интерпретирует как внесение определённой суммы. В этой конфигурации именно на экране терминала пользователь выбирает сумму или количество услуг, а «начинка» автомата получает уже готовый сигнал. Для автомоек с несколькими постами или программами поддержана возможность настройки до шести независимых импульсных линий.

VTK для нестандартных задач

Третий сценарий — проприетарный протокол VTK, разработанный производителем для интеграции с системами, где стандартные MDB или Pulse неприменимы или неудобны. Это парковочные терминалы, станции зарядки электромобилей, турникеты платного доступа, фотобудки и системы сбора чаевых. Подключение в этом случае осуществляется по RS-232 или TCP/IP, а логика взаимодействия описывается через API, что позволяет встраивать терминал в произвольные программные комплексы.

Считывание карт, безопасность и платёжные сценарии

Бесконтактный ридер терминала рассчитан на работу с картами стандарта ISO 14443-3/4, что покрывает весь спектр актуальных платёжных инструментов: банковские карты «Мир», Visa, Mastercard, UnionPay, а также токенизированные карты в мобильных кошельках Apple Pay, Samsung Pay и Google Pay. Для контактных карт с чипом предусмотрена возможность подключения внешнего считывателя через последовательный порт, хотя в большинстве сценариев самообслуживания бесконтактная оплата является доминирующей.

С точки зрения безопасности устройство сертифицировано по требованиям EMV Level 1 и Level 2, что подтверждает соответствие международным стандартам обработки чиповых транзакций. Отдельного внимания заслуживает поддержка карт семейства MIFARE (Ultralight, Classic, Desfire, Plus), что открывает возможности для организации локальных программ лояльности без обращения к внешнему серверу: терминал может считывать идентификатор карты или брелока и передавать его в систему управления для начисления бонусов или предоставления скидки.

Важной особенностью является вывод фискального чека в виде QR-кода непосредственно на экран терминала. Это решение позволяет отказаться от встроенного принтера чековой ленты, который является одним из самых уязвимых узлов уличного оборудования (засорение, заклинивание, воздействие влаги и пыли). Чек формируется через облачную кассу, а пользователь при необходимости может сохранить QR-код или распечатать его позже. Для оператора это означает снижение затрат на расходные материалы и обслуживание.

Управление, мониторинг и обновление парка устройств

Эксплуатация распределённой сети автоматов, оснащённых Vendotek VX, строится через личный кабинет системы управления (VMP) и облачные сервисы. Терминал транслирует телеметрию: статус соединения, версию программного обеспечения, результаты самотестирования, данные аудита из монетоприемника или контроллера автомата, а также информацию о транзакциях. Это позволяет обслуживающему персоналу отслеживать состояние парка без выезда на точку.

Обновление программного обеспечения и загрузка медиаконтента (рекламных слайд-шоу, инструкций по оплате) выполняются удалённо. Терминал поддерживает загрузку слайд-шоу в режиме ожидания, что превращает его из утилитарного платёжного устройства в дополнительный рекламный носитель. Каналы связи включают Ethernet (опционально), встроенный модем 4G и, в зависимости от конфигурации, Wi-Fi. Переключение между каналами и настройка параметров сети (DHCP или статический IP) выполняются через сервисное меню, доступное при загрузке устройства.

Для интеграции с внешними системами предусмотрен программный интерфейс API, позволяющий подключать собственные системы лояльности, ERP-платформы или сторонние сервисы мониторинга.

Практические аспекты эксплуатации и ограничения

Несмотря на широкий функционал, при развёртывании Vendotek VX следует учитывать ряд нюансов, характерных для вендинговой отрасли. Во-первых, ограничение на оплату без ПИН-кода: для банковских карт сумма транзакции без ввода ПИН-кода обычно не превышает 1000 рублей (в рамках правил платёжных систем), тогда как для токенизированных карт в смартфонах лимит может быть выше или отсутствовать. Это накладывает отпечаток на сценарии с высокими чеками (например, комплексные услуги на автомойках).

Во-вторых, для уличных установок рекомендуется предусматривать дополнительные меры защиты от конденсата и влаги, особенно на автомойках, где возможно прямое попадание воды под давлением. Заявленная степень IP54 защищает от пыли и брызг, но не от направленной струи.

В-третьих, интеграция по протоколу Pulse требует точной настройки длительности импульсов и периода следования под конкретную модель автомата. Универсальных настроек не существует, и в ряде случаев требуется подбор параметров или консультация с производителем оборудования.

Наконец, для работы облачной фискализации и эквайринга необходима устойчивая связь с интернетом. В зонах с нестабильным покрытием сотовых сетей следует предусматривать возможность подключения проводного Ethernet или установки внешней антенны.

Заключение

Терминал Vendotek VX занимает нишу между простыми безналичными модулями и полноценными платёжными киосками. Его сильные стороны — гибкость протоколов интеграции (MDB, Pulse, VTK), устойчивый к внешней среде корпус, отсутствие необходимости в бумажных чеках и развитая система удалённого управления. Для операторов вендинговых сетей и систем самообслуживания, работающих на открытом воздухе, это устройство предлагает сбалансированное решение, где функциональность не требует чрезмерных компромиссов по стоимости владения. Ограничения, связанные с лимитами бесконтактной оплаты и необходимостью точной настройки импульсных протоколов, являются скорее отраслевыми особенностями, чем недостатками конкретной модели, и компенсируются возможностью тонкой конфигурации под конкретную задачу.

Сценарии применения и технические аргументы

Ниже приведены два перечня, которые помогают структурировать информацию о типовых задачах и объективных преимуществах устройства.

• Автомойки самообслуживания: выбор программы на экране терминала, оплата по импульсному протоколу Pulse, устойчивость корпуса к влаге и перепадам температур.
• Станции зарядки электромобилей: интеграция по протоколу VTK, удалённый мониторинг сессий, вывод QR-чека на дисплей.
• Классический вендинг: работа по MDB уровня 3 с кофейными и снековыми автоматами, минимальный пользовательский интерфейс.
• Турникеты платного доступа и парковочные системы: использование терминала в роли управляющего модуля с обменом данными по RS-232 или TCP/IP.

1. Расширенный температурный диапазон и защита корпуса IP54/IK08 позволяют устанавливать устройство на открытом воздухе без дополнительного климатического бокса.
2. Отсутствие принтера чековой ленты снижает затраты на расходные материалы и обслуживание, а фискальный чек выводится в виде QR-кода на экран.
3. Программируемый экранный интерфейс адаптируется под конкретный тип услуг, будь то фиксированные суммы или цифровая клавиатура.
