Компрессорное оборудование: принципы действия, классификация и эксплуатационные аспекты

В современном производственном цикле компрессорное оборудование выступает в качестве одного из ключевых элементов, обеспечивающих функционирование пневматических приводов, контрольно-измерительных приборов и технологических линий. Преобразование механической энергии в энергию сжатого газа сопряжено с целым комплексом термодинамических и гидродинамических процессов, требующих глубокого понимания физики сжатия и свойств рабочей среды. При выборе источников давления зачастую рассматриваются различные конструктивные исполнения, однако приоритетными параметрами остаются производительность по объёму всасывания, конечное давление нагнетания и стабильность выходных характеристик. Стоит отметить, что для большинства стандартных задач, таких как питание пневмоинструмента или продувка технологических ёмкостей, вполне приемлемым решением может стать недорогой воздушный компрессор, который обеспечивает базовый набор функций без излишних капитальных затрат, однако при этом необходимо тщательно анализировать режим работы (S1, S3 или S6) и учитывать коэффициент использования установленной мощности.

Глубокое погружение в тему требует рассмотрения не только конструктивных особенностей агрегатов, но и вспомогательных систем: осушки, фильтрации, маслоотделения и регулирования. Любая пневмомагистраль представляет собой сложную гидравлическую сеть, в которой присутствуют потери давления на трение, местные сопротивления и нестационарные процессы, возникающие при резком изменении расхода. Профессиональное сообщество оперирует такими понятиями, как «дельта-р» (перепад давления на элементах системы), «мёртвый объём» в рабочих полостях и «коэффициент подачи», отражающий отношение фактической производительности к теоретической. Все эти факторы в совокупности определяют экономическую эффективность и ресурс оборудования.

Термодинамические основы и рабочие параметры

В основе функционирования любого компрессора лежит процесс политропного сжатия, который описывается уравнением состояния реального газа с поправками на сжимаемость. В зависимости от интенсивности теплообмена с окружающей средой процесс может приближаться к изотермическому (при идеальном охлаждении) или адиабатическому (при отсутствии теплоотвода). На практике индикаторная диаграмма рабочего цикла всегда отличается от теоретической из-за наличия вредных пространств, утечек через уплотнения и дросселирования на впускных и выпускных клапанах. Важнейшим критерием энергоэффективности является удельный расход электроэнергии на выработку одного кубического метра сжатого воздуха при заданном давлении, измеряемый в кВт·ч/м³. Данный показатель напрямую связан с промежуточным охлаждением в многоступенчатых конструкциях: чем ближе температура сжатия к температуре окружающей среды, тем меньше работа сжатия.

Среди эксплуатационных характеристик особо выделяются давление нагнетания (обычно варьируется от 0,5 до 40 МПа), объёмная производительность (от нескольких литров до сотен тысяч кубометров в минуту) и степень сжатия, которая для поршневых машин редко превышает 10–12 в одной ступени из-за роста температуры и снижения объёмного КПД. Для динамических агрегатов (центробежных и осевых) ключевым параметром является окружная скорость рабочего колеса, определяющая напор. Не менее важно учитывать градиент температуры в зоне сжатия, поскольку перегрев ведёт к ускоренному окислению смазочных материалов, деградации уплотнительных элементов и повышению пожаровзрывоопасности, особенно при работе с кислородом или горючими газами.

Классификация по принципу сжатия

Объёмные машины роторного и поршневого типа

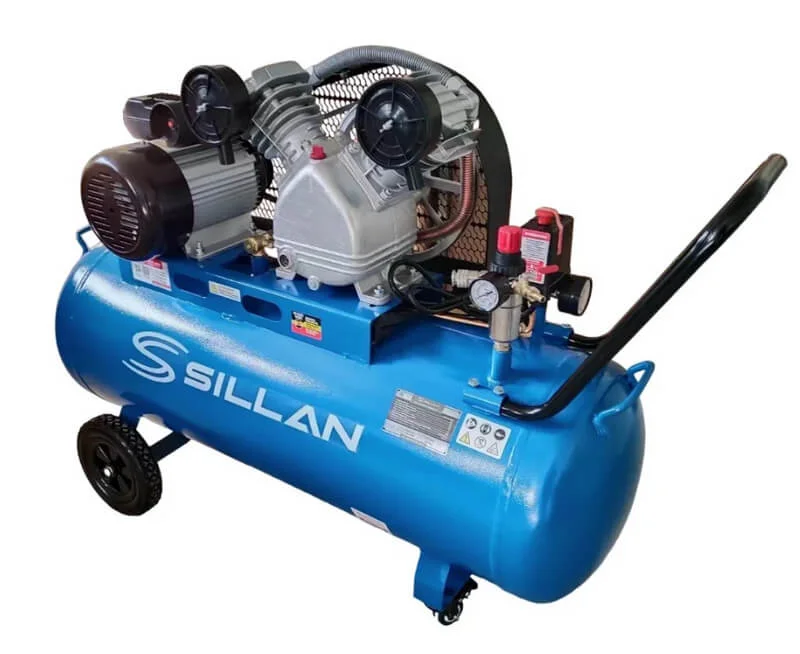

Объёмный принцип основан на периодическом уменьшении замкнутого рабочего объёма, в результате чего давление увеличивается. Наиболее распространёнными представителями этой группы являются поршневые компрессоры с крейцкопфным или бескрейцкопфным механизмом движения. В них рабочий поршень совершает возвратно-поступательное движение в цилиндре, а газ всасывается через впускной клапан, сжимается и выталкивается через выпускной. Конструктивно различают одно- и двухступенчатые схемы, а также модели с дифференциальным поршнем, где одна полость работает на всасывание, а другая — на нагнетание. Жаргонное выражение «поршневая группа» часто используется для обозначения комплекта поршневых колец, пальца и гильзы цилиндра, которые подвергаются наибольшему износу в процессе трения.

Винтовые компрессоры, относящиеся к роторным объёмным машинам, завоевали доминирующее положение в среднем диапазоне производительности благодаря своей компактности, низкой пульсации давления и возможности длительной работы в непрерывном режиме. Рабочий процесс здесь реализуется за счёт зацепления двух винтовых роторов — ведущего (обычно с большим числом зубьев) и ведомого. Парные винтовые блоки формируют рабочие камеры, объём которых уменьшается при вращении, при этом маслозаполненные модели оснащаются системой впрыска охлаждающей жидкости для отвода теплоты сжатия и герметизации зазоров. Профессионалы часто говорят о «степени перекрытия» и «коэффициенте скольжения», которые влияют на внутренние перетечки и снижают изоэнтропийный КПД.

Нельзя обойти вниманием спиральные (скролльные) компрессоры, где сжатие осуществляется двумя спиралями — неподвижной и подвижной, совершающей планетарное движение. Карманы сжатия перемещаются от периферии к центру, что обеспечивает непрерывный процесс с минимальной пульсацией. В профессиональной среде отмечают их высокий ресурс подшипниковых узлов и низкий уровень шума, однако чувствительность к попаданию твёрдых частиц делает обязательным применение высокоэффективных входных фильтров.

Динамические турбокомпрессоры

В динамических машинах повышение давления достигается за счёт преобразования кинетической энергии потока, сообщаемой рабочему колесу, в потенциальную энергию давления в диффузоре и улитке. Центробежные агрегаты с односторонним или двусторонним подводом газа широко применяются в крупных производствах благодаря высокой объёмной производительности и возможности работы в широком диапазоне режимов. Важной особенностью является явление помпажа — нестабильного режима, возникающего при снижении расхода ниже критического, когда происходит срыв потока с лопаток рабочего колеса, что сопровождается вибрациями, перегревом и разрушением подшипников. Для предотвращения помпажа используют антипомпажные клапаны и системы байпасирования, которые сбрасывают часть сжатого газа обратно на всас.

Осевые турбокомпрессоры, имеющие несколько ступеней с направляющими аппаратами, чаще применяются в газотурбинных двигателях и крупных воздухоразделительных установках. Их отличает максимальная компактность при высоких расходах, но узкий диапазон устойчивой работы и сложность регулирования. В эксплуатационной документации часто упоминается «характеристика напора по расходу», которая графически отражает область рабочего режима и границы помпажных явлений.

Системы осушки и подготовки сжатого воздуха

Качество вырабатываемого сжатого воздуха критически важно для сохранности пневмооборудования и конечных продуктов. В атмосфере всегда присутствует водяной пар, который при сжатии конденсируется в виде капельной влаги, что ведёт к коррозии трубопроводов, эрозии седельных клапанов и сбоям в работе пневматических датчиков. Поэтому в состав компрессорной станции обязательно входят осушители двух основных типов: рефрижераторные и адсорбционные. Первые охлаждают воздух до температуры точки росы (обычно +3…+5 °C), вызывая конденсацию влаги с последующим отделением в фильтре-сепараторе. Вторые, использующие силикагель, молекулярные сита или активированный оксид алюминия, способны понижать точку росы до -40 °C и даже -70 °C, что необходимо для ответственных производств — например, для питания контроллеров или красочных распылителей.

Процесс регенерации адсорбента может осуществляться тремя способами: тепловой сушкой, безнагревной продувкой или комбинированным методом. В жаргоне это называется «реактивация» или «отпарка». При безнагретой продувке часть высушенного воздуха (порядка 15–20% от производительности) направляется на регенерацию влажного слоя, что снижает общий КПД установки. Современные адсорбционные осушители с регулируемой потерей давления (дельта-р) позволяют минимизировать расход на продувку за счёт импульсного управления клапанами и использования высокоэффективных осушающих материалов. Важно учитывать, что содержание остаточной влажности влияет на коррозионную активность и, как следствие, на частоту обслуживания фильтроэлементов.

Для удаления масляного аэрозоля (в случае маслозаполненных винтовых машин) применяются коалесцентные фильтры, основанные на эффекте слияния мелких капель в крупные с последующим гравитационным осаждением. Степень очистки определяется классом по ISO 8573, где класс 1 предъявляет самые жёсткие требования к содержанию масла (менее 0,01 мг/м³). В профессиональной практике часто используют термин «угольный барьер» или «активированный угольный постель» для обозначения финишного фильтра-адсорбера, который улавливает пары масла и устраняет неприятный запах. В итоге комплексная подготовка включает последовательное прохождение через сепаратор влаги, осушитель, тонкий фильтр и адсорбционный фильтр — что называют «линией подготовки воздуха».

Маслосистема и охлаждение: вопросы термостабилизации

Для большинства промышленных компрессоров, особенно винтовых и поршневых, необходима смазка трущихся пар и отвод теплоты сжатия. Маслосистема включает маслобак, масляный фильтр, радиатор (воздушного или водяного охлаждения), термостатический клапан и инжекторные форсунки для подачи смазки непосредственно в рабочие камеры. Винтовые маслозаполненные агрегаты работают с так называемой «барьерной смазкой», которая не только смазывает подшипниковые узлы, но и создаёт уплотняющую плёнку между роторами, уменьшая внутренние перетечки. Качество масла определяет ресурс уплотнений и срок службы роторов; применяются специальные синтетические или полусинтетические компрессорные масла с высокой термоокислительной стабильностью и низким пенообразованием.

Охлаждение — важнейший аспект, поскольку избыточный перегрев ведёт к падению вязкости масла, коксованию и образованию лаковых отложений на стенках. Воздушное охлаждение осуществляется с помощью вентиляторов, нагнетающих поток через алюминиевые радиаторы, при этом эффективность сильно зависит от температуры окружающей среды и загрязнения рёбер. Водяное охлаждение через кожухотрубные или пластинчатые теплообменники обеспечивает более стабильный градиент температуры, но требует отдельной системы водооборота и химической подготовки воды для предотвращения накипи. В технических кругах распространено выражение «температурный клин» — ситуация, когда разница температур между нагнетанием и всасыванием превышает допустимые пределы, что служит сигналом к немедленной диагностике.

Автоматика, регулирование и диагностика состояния

Современные компрессорные установки насыщены электронными контроллерами и датчиками, позволяющими реализовать плавное регулирование производительности, мониторинг вибрации и прогнозирование отказов. Наиболее эффективным способом регулирования является частотное преобразование (VFD — variable frequency drive), которое изменяет скорость вращения приводного двигателя в зависимости от потребности системы в сжатом воздухе. Это позволяет избежать холостого хода и циклов «пуск-стоп», что особенно актуально для переменных нагрузок. При частотном регулировании важны динамические свойства двигателя и инвертора, а также настройка PID-регулятора для минимизации ошибки поддержания давления в ресивере.

Для машин с постоянной скоростью вращения применяются методы ступенчатого регулирования: изменение положения впускных направляющих аппаратов, поворот лопаток диффузора или использование байпасных линий с дросселирующими клапанами. Все эти меры направлены на согласование характеристики компрессора с потреблением сети. В случае нестабильного потребления часто используют буферные ресиверы объёмом от 1 до 50 м³, которые сглаживают пульсации и уменьшают количество включений приводного двигателя. Системы автоматической диагностики анализируют спектр вибраций (вплоть до гармоник частоты вращения ротора) и определяют дисбаланс, износ подшипников, биение валов и повреждения лопаток.

Немаловажной частью автоматики являются защитные блокировки: аварийное отключение по превышению максимального давления, по температуре масла и нагнетаемого газа, по падению уровня масла, а также по току двигателя. В комплексе это создаёт так называемый «интеллектуальный периметр безопасности», который предотвращает разрушительные последствия гидроударов и помпажных явлений. Регулярный сбор телеметрических данных, занесённых в протоколы событий, позволяет проводить предиктивное обслуживание, заменяя узлы не по регламенту, а по фактическому состоянию — это существенно снижает эксплуатационные расходы.

Эксплуатационные режимы и обслуживание

Выбор рационального эксплуатационного режима определяется тремя основными факторами: требуемой производительностью, допустимым уровнем шума и условиями окружающей среды. Для длительных непрерывных процессов (базовая нагрузка) целесообразно использовать турбокомпрессоры с водяным охлаждением, а для пиковых нагрузок — винтовые или поршневые агрегаты с возможностью быстрого включения. Режимы работы классифицируются по стандартам МЭК: S1 (длительная работа), S2 (кратковременная), S3 (прерывистая периодическая) и т.д. Перегрев двигателя при частых пусках в режиме S4 требует обязательного расчёта пусковых токов и тепловых потерь в обмотках статора.

График технического обслуживания включает ежесменный осмотр (проверка уровня масла, конденсата, давления масла, температуры), еженедельную замену фильтрующих элементов предварительной очистки, а также капитальный ремонт с переборкой роторной группы или поршневой части через определённое количество моточасов (обычно 8000–10000 часов). В процессе регламентных работ обязательна проверка затяжки фундаментных болтов, состояния клиноременных передач и муфт, а также калибровка контрольно-измерительных приборов — манометрической группы и термодатчиков. Для поршневых компрессоров критически важна регулировка мёртвого пространства, которая влияет на объёмный КПД и виброактивность.

Среди эксплуатационных проблем чаще всего встречаются: повышенное потребление масла (износ уплотнительных колец), падение производительности (утечки через всасывающий клапан), конденсатообразование в ресивере (неисправность осушителя) и вибрация с биением (дисбаланс ротора). В профессиональной речи используются такие термины, как «залипание клапанов», «прогорание выпускных тарелок», «кавитация в маслонасосе» — все эти явления требуют безотлагательного вмешательства. Важно подчеркнуть, что своевременная замена ингибиторов коррозии в системах охлаждения и использование высококачественных смазочных материалов с противоизносными присадками способствуют увеличению межремонтного периода.

Для наглядной систематизации знаний ниже представлены ключевые правила организации эффективной эксплуатации, которые базируются на многолетнем опыте сервисных инженеров:

• Обеспечение бесперебойного питания и защиты от скачков напряжения (установка стабилизаторов и УЗИП).
• Постоянный мониторинг перепада давления на входном фильтре — при превышении 0,05 МПа требуется замена.
• Контроль температуры масла на выходе из компрессорного блока — не более 100 °C для синтетических масел.
• Регулярный слив конденсата из ресивера и осушителя (в автоматическом или ручном режиме) для предотвращения гидратообразования.
• Проверка герметичности всех фланцевых и резьбовых соединений с помощью течеискателей или мыльного раствора.
• Ведение журнала параметров: давление нагнетания, температура всасывания, виброскорость, ток двигателя.

Также следует учитывать, что даже при идеальном обслуживании каждый агрегат имеет свой ресурс. Для поршневых машин это обычно 15–20 тысяч моточасов до переборки цилиндро-поршневой группы, для винтовых — до 40–50 тысяч часов при условии замены подшипников качения. Турбомашины отличаются большим межремонтным пробегом (до 100 тысяч часов), но стоимость капитального ремонта с балансировкой ротора и заменой сопловых решёток крайне высока. Поэтому выбор конкретного типа всегда является компромиссом между первоначальными инвестициями, энергопотреблением и стоимостью сервиса.

Ниже приведён алгоритм выбора оптимального компрессорного оборудования для типовых производственных задач, который позволяет систематизировать подход и избежать распространённых ошибок:

1. Анализ требуемого рабочего давления (P) и максимального расхода (Q) с запасом 10–15% на старения уплотнений и загрязнение фильтров.
2. Определение категории чистоты воздуха по ISO 8573 (класс твёрдых частиц, влажности и маслосодержания) на основе требований конечного потребителя.
3. Выбор принципа сжатия — объёмный (поршневой/винтовой/спиральный) или динамический (центробежный/осевой) в зависимости от подачи и стабильности нагрузки.
4. Расчёт мощности привода с учётом механических потерь в редукторе и потерь в электрической части (для электродвигателей — КПД и cos φ).
5. Компоновка системы осушки и фильтрации, подбор объёма ресивера для сглаживания пиковых потреблений (обычно 5–10% от производительности в минуту).
6. Выбор системы управления (on/off, ступенчатое, частотное) и резервирование — установка дополнительного агрегата по схеме «ведущий-ведомый» с контроллером каскадного управления.
7. Проектирование вентиляции компрессорного зала для отвода избыточного тепла (воздушный поток не менее 30% от объёма помещения в час) и снижения температуры всасывания.

В заключение следует подчеркнуть, что современное компрессорное оборудование — это не просто механический агрегат, а сложная технологическая система, включающая в себя электродвигатели, системы управления, теплообменники, устройства очистки и подготовки газа. Глубокое понимание рабочих процессов, владение профессиональной терминологией и знание нюансов эксплуатации позволяют не только продлить ресурс установок, но и добиться значительной экономии электроэнергии (до 20–30% за счёт грамотного регулирования). Регулярный аудит пневматических сетей, замеры фактических утечек и оптимизация режимов сжатия — вот основные направления для повышения общей эффективности. Не следует забывать, что любые отклонения от номинальных параметров требуют оперативного диагностического вмешательства, а профилактические мероприятия всегда эффективнее и дешевле аварийного ремонта. Именно комплексный подход, объединяющий правильный выбор, монтаж, наладку и последующее сервисное сопровождение, является залогом бесперебойной работы производственных линий и высокого качества выпускаемой продукции.
