Замена блока клапанов пневмоподвески: полное руководство по ремонту и обслуживанию

В процессе эксплуатации автомобиля с пневматической подвеской управляющая электроника и пневматические магистрали испытывают колоссальные нагрузки, связанные с перепадами температур, вибрациями и качеством воздуха. Центральным элементом, отвечающим за распределение сжатого воздуха по контурам, выступает клапанный блок — устройство, от корректной работы которого напрямую зависят плавность хода, клиренс и общая безопасность движения. Владельцы премиальных автомобилей и внедорожников нередко сталкиваются с ситуацией, когда система начинает капризничать, и в этом случае единственным верным решением становится квалифицированное вмешательство. Чтобы вернуть подвеске былую эластичность и управляемость, часто приходится поменять блок клапанов пневмоподвески, однако данный процесс требует не только специального инструмента, но и глубокого понимания физики работы пневмосистемы, а также точного соблюдения регламентных процедур. Пренебрежение техническими нюансами при демонтаже и монтаже этого узла может привести к выходу из строя компрессора, датчиков давления и даже блока управления, поэтому важно подойти к операции со всей серьёзностью, изучив конструктивные особенности, диагностические признаки и пошаговую методологию замены.

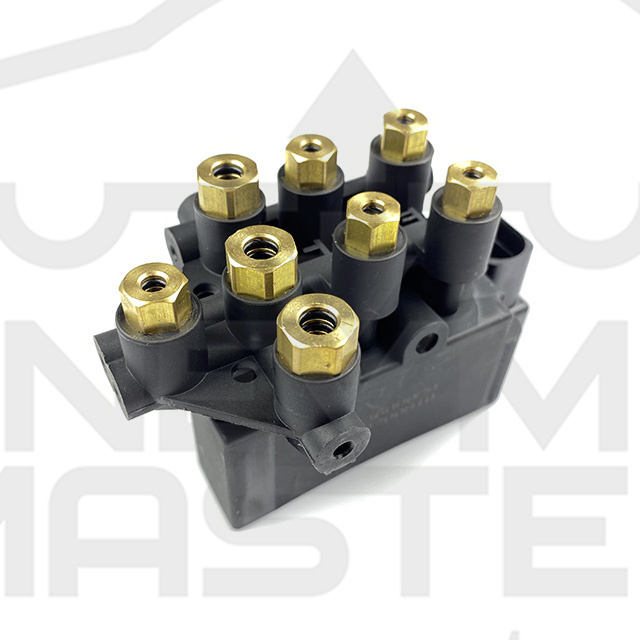

Конструктивные особенности и функциональное назначение блока клапанов

Блок клапанов является своеобразным «сердцем» пневматической магистрали, поскольку именно он распределяет потоки воздуха между компрессором, ресивером и пневмостойками каждого колеса. В большинстве современных конструкций этот узел представляет собой монолитную алюминиевую или композитную плиту, внутри которой проходят каналы, перекрываемые электромагнитными соленоидами или пьезоэлектрическими элементами. Управление клапанами осуществляется импульсными сигналами от электронного блока управления (ECU), который анализирует показания датчиков высоты кузова и ускорений, чтобы мгновенно корректировать жёсткость и дорожный просвет. В зависимости от компоновки, блок может иметь от четырех до восьми рабочих каналов, причем каждый канал отвечает за отдельный пневмоэлемент, обеспечивая независимую регулировку каждого угла автомобиля.

Принцип работы пневматической магистрали

В штатном режиме блок клапанов работает в двух основных направлениях: наполнение стоек воздухом для подъема кузова и стравливание избыточного давления для его опускания. Когда система получает команду на увеличение клиренса, ECU открывает впускные клапаны соответствующего контура, и сжатый воздух из ресивера или напрямую от компрессора поступает в упругие элементы. При необходимости снижения автомобиля открываются выпускные клапаны, которые связывают полость стойки с атмосферой через осушитель и глушитель шума. Такой цикл повторяется постоянно во время движения, компенсируя неровности дороги и крены кузова. Сложность конструкции заключается в том, что клапаны должны срабатывать с высокой точностью и герметичностью; даже микроскопический износ седел или залипание сердечника приводит к перепадам давления, что вызывает раскачку автомобиля и нестабильность в поворотах.

Разновидности клапанных блоков по типу привода

Инженеры выделяют два основных типа исполнительных механизмов, применяемых в клапанных блоках. Первый — это классические соленоидные клапаны с возвратной пружиной, которые получили широкое распространение благодаря своей ремонтопригодности и доступной стоимости. Они работают от напряжения 12 вольт и характеризуются достаточным быстродействием, однако подвержены перегреву обмоток при длительных циклах работы. Второй тип — пьезоэлектрические клапаны, которые используют эффект деформации кристалла под действием электрического тока. Они лишены механических пружин, работают практически бесшумно и обеспечивают более точный контроль потока воздуха, что особенно актуально для систем активной стабилизации. Помимо типа привода, блоки различаются по схемотехнике: некоторые модели имеют встроенные датчики давления и температуры, что позволяет ECU работать в замкнутом контуре без дополнительных внешних сенсоров, существенно повышая надежность диагностики.

Диагностические признаки неисправности и поводы для срочной замены

Прежде чем принять решение о демонтаже узла, необходимо провести тщательную диагностику, чтобы исключить другие причины неполадок, такие как утечка в стойках или обрыв проводки датчиков. Опытные мастера рекомендуют обращать внимание на комплекс симптомов, которые с высокой долей вероятности указывают на внутренние повреждения клапанной плиты. В большинстве случаев неисправность развивается постепенно, и водитель может долго игнорировать начальные проявления, списывая их на особенности дорожного покрытия. Однако промедление с ремонтом часто ведет к более серьезным последствиям, включая перегрев компрессора и его клин, поскольку агрегат вынужден работать без остановки, пытаясь компенсировать утечки воздуха через негерметичные клапаны.

Ниже представлен перечень наиболее распространённых симптомов, при обнаружении которых следует как можно скорее выполнить углубленную проверку блока клапанов:

1. Самопроизвольная просадка одного или нескольких углов кузова после длительной стоянки, при этом компрессор запускается каждые несколько минут для выравнивания положения, что свидетельствует о внутреннем перепуске воздуха через изношенный золотник или засорение седла клапана.
2. Постоянная работа осушителя и характерное шипение со стороны блока даже при заглушенном двигателе, что указывает на механическое залипание выпускного клапана в открытом положении и требует немедленного обесточивания системы во избежание разряда аккумулятора.
3. Некорректное изменение клиренса при переключении режимов вождения — автомобиль либо не поднимается до заданной высоты, либо опускается ниже минимального уровня, сопровождаясь ошибками на приборной панели о неисправности пневмоподвески.
4. Заметное увеличение времени накачки ресивера и стоек, что говорит о снижении пропускной способности каналов из-за загрязнения рабочей среды маслянистым конденсатом или продуктами износа поршневого кольца компрессора.
5. Появление кодов ошибок в памяти блока управления, связанных с цепями клапанов (обрыв, короткое замыкание или превышение времени срабатывания), которые не сбрасываются стандартным сканером без физического вмешательства в узел.

Важно понимать, что электронная диагностика не всегда дает стопроцентную гарантию локализации дефекта, поскольку внутренние микротрещины в плите или деформация уплотнительных колец могут проявляться только при определенной температуре и давлении. Поэтому, если перечисленные признаки имеют место, рекомендуется приступить к визуальному осмотру и пробному демонтажу для последующей проверки герметичности стендовым методом.

Пошаговый алгоритм демонтажа и установки нового устройства

Процесс замены блока клапанов относится к категории работ средней сложности, однако требует аккуратности и строгой последовательности действий, чтобы избежать попадания грязи в пневмомагистрали. Перед началом операций необходимо обесточить автомобиль, отключив минусовую клемму аккумулятора, а также сбросить давление в системе, стравив воздух через диагностический порт или путем активации сервисного режима, если это предусмотрено производителем. Доступ к узлу в разных моделях автомобилей может различаться: на некоторых внедорожниках блок расположен под днищем рядом с компрессором, на других — в моторном отсеке или в багажнике под фальшполом, поэтому предварительное изучение технической документации сэкономит время и убережет от случайного повреждения смежных элементов.

Подготовительный этап и меры безопасности

Для успешного выполнения регламента мастеру потребуется стандартный набор слесарных инструментов, включающий торцевые головки, трещотку, набор шестигранников и плоские отвертки, а также специальные пластиковые клипсы для снятия фиксаторов шлангов. Критически важным условием является использование чистых перчаток и ветоши, поскольку даже мельчайшая песчинка, попавшая в отверстие быстросъема, может вывести из строя новый узел за считанные минуты работы. Не следует пренебрегать фиксацией положения кузова с помощью подставок или домкратов, так как после отсоединения магистралей автомобиль может резко осесть, создав травмоопасную ситуацию для рук и оборудования. Также рекомендуется сфотографировать или зарисовать схему подключения воздушных трубок и электрических разъемов, чтобы при сборке избежать путаницы с каналами впуска и выпуска, которые имеют разную маркировку.

Технология снятия старого клапанного блока

Непосредственный демонтаж начинается с отключения электрического разъема, идущего от ECU к блоку, после чего следует аккуратно отсоединить пневмолинии, предварительно пометив их цветными бирками. В зависимости от типа фитингов, трубки могут крепиться с помощью цанговых зажимов или резьбовых штуцеров; при откручивании последних важно удерживать контргайкой сам блок, чтобы не повредить хрупкие каналы в алюминиевом корпусе. После отсоединения всех коммуникаций необходимо выкрутить крепежные болты, фиксирующие устройство на кронштейне, и извлечь узел из посадочного места. В этот момент стоит внимательно осмотреть старый блок на предмет наличия внешних повреждений, трещин корпуса и следов масляного налета — эта информация поможет понять первопричину неисправности и избежать повторения ошибок в будущем.

Монтаж нового устройства и подключение магистралей

Установка нового клапанного блока производится в обратном порядке, однако перед фиксацией узла на кронштейне необходимо заменить все уплотнительные кольца на штуцерах и убедиться в идеальной чистоте посадочных поверхностей. Рекомендуется смазать новые резиновые колечки специальной силиконовой смазкой для облегчения входа в гнезда и предотвращения перекручивания трубок при затяжке. Подключение воздушных магистралей следует выполнять строго по ранее составленной схеме: подающая линия от компрессора подключается к соответствующему входу, а каналы на стойки — к выходным портам с соответствующей маркировкой (FL, FR, RL, RR). Электрический разъем должен защелкнуться с характерным щелчком, а проводка не должна иметь натяжения и контакта с острыми краями кузовных элементов. После механической сборки необходимо произвести первичную опрессовку системы подачей сухого воздуха под низким давлением, чтобы убедиться в отсутствии утечек на стыках.

Калибровка, адаптация и запуск системы после замены

Физическая замена узла — это лишь половина успеха, поскольку электронный блок управления продолжает хранить в памяти старые калибровки и значения холостого тока клапанов. Для корректной работы новому устройству требуется процедура адаптации, которая выполняется через специализированное диагностическое оборудование, поддерживающее протоколы конкретного производителя. В процессе адаптации система проводит тестовое открытие и закрытие каждого клапана, фиксируя время срабатывания и сравнивая его с эталонными значениями, после чего корректирует управляющие импульсы. Без проведения данной операции вероятность появления ошибок сохраняется, а автоматические режимы стабилизации могут функционировать с задержками, создавая дискомфорт при вождении.

Программная инициализация и обучение датчиков

На большинстве автомобилей после установки блока необходимо выполнить процедуру «обучения нулевой точки», которая связывает текущее положение кузова с показаниями датчиков высоты. Для этого автомобиль устанавливается на ровную горизонтальную поверхность, после чего через сканер запускается режим калибровки, в ходе которого подвеска несколько раз отрабатывает полный цикл подъема и опускания для определения крайних положений штоков стоек. Этот этап крайне важен для корректного распределения нагрузки по осям и обеспечения одинакового клиренса на всех колесах, что напрямую влияет на сходимость-развал и износ шин. Кроме того, в процессе инициализации обновляется программное обеспечение блока, если производитель выпустил обновления, устраняющие известные ошибки управления клапанами.

Проверка герметичности и тест-драйв

Завершающим этапом обслуживания является динамическая проверка системы в реальных условиях. Мастер проводит визуальный осмотр всех соединений под рабочим давлением, используя мыльный раствор для выявления мельчайших пузырьков воздуха, после чего выполняет тестовую поездку по маршруту с различными типами покрытия. Во время движения специалист отслеживает поведение автомобиля на неровностях, перепадах высоты и в поворотах, фиксируя скорость реакции подвески на изменения дорожной ситуации. Если в течение 20–30 минут активной езды не появляются ошибки, а уровень кузова сохраняется стабильным в разных режимах, операцию можно считать успешно завершенной. Однако даже после положительных результатов первое время рекомендуется контролировать положение кузова при длительных стоянках, чтобы убедиться в отсутствии скрытого дефекта.

Для профилактики преждевременного износа нового оборудования и поддержания его в рабочем состоянии стоит придерживаться нескольких практических рекомендаций, которые помогут продлить срок службы пневматической системы:

• Регулярно заменяйте осушитель воздуха в составе компрессора, так как влага и масляный туман, проходящие через клапанный блок, являются главными врагами прецизионных золотников и вызывают коррозию внутренних каналов.
• Избегайте длительной работы компрессора вхолостую и не эксплуатируйте автомобиль с постоянно горящей лампой неисправности подвески, поскольку это создает аномальные тепловые нагрузки на обмотки клапанов.
• Проводите сезонное обслуживание пневмомагистралей, проверяя затяжку штуцеров и состояние защитных гофр на стойках, чтобы исключить попадание абразивной пыли на уплотнительные кольца блока.
• Используйте только качественный сжатый воздух при подкачке системы в сервисных центрах, отдавая предпочтение установкам с фильтрацией и осушением, чтобы минимизировать содержание конденсата в ресивере.
• Следите за состоянием аккумуляторной батареи, поскольку недостаточное напряжение питания может вызывать неполное открытие клапанов и их ускоренный механический износ из-за дребезжания якоря в рабочей зоне.

Подводя итог, следует подчеркнуть, что замена блока клапанов пневмоподвески представляет собой сложный технологический процесс, требующий не только профессиональных навыков, но и использования точного диагностического инструмента. Интеграция нового устройства в систему управления должна сопровождаться комплексной проверкой всех взаимодействующих компонентов, начиная от датчиков давления и заканчивая исполнительными реле. Владельцам автомобилей, не обладающим достаточным опытом в ремонте пневматических систем, настоятельно рекомендуется обращаться к квалифицированным специалистам, имеющим необходимые стенды и калибровочное программное обеспечение, поскольку попытки самостоятельного ремонта без соответствующей базы часто заканчиваются повторной заменой дорогостоящих компонентов и дополнительными финансовыми затратами. Своевременное реагирование на первые признаки неисправности и плановая профилактика позволят сохранить комфорт и безопасность управления автомобилем на долгие годы, обеспечивая безупречную работу всех элементов ходовой части в любых дорожных условиях.
