Введение в технический комплекс АЗС
Современная автозаправочная станция представляет собой сложный инженерный объект, объединяющий системы приёма, хранения и дозированного отпуска моторного топлива. В основе функционирования любой АЗС лежит совокупность взаимосвязанного технологического оборудования, обеспечивающего бесперебойную работу на всех этапах – от слива нефтепродуктов из автоцистерны до заправки бака транспортного средства. Ключевым элементом этой инфраструктуры является оборудование для слива и налива топлива, которое включает в себя сливные устройства, фильтры, гидрозатворы и системы герметичного соединения.
Проектирование и эксплуатация заправочной инфраструктуры базируются на строгих нормативных требованиях, регламентирующих не только точность отпуска, но и пожарную безопасность, экологичность и надёжность всех узлов. Технологическая схема станции традиционного типа предусматривает разнесённое размещение подземных резервуаров хранения и топливораздаточных колонок (ТРК), соединённых системой трубопроводов линий выдачи . Основные операции – приём, хранение и автоматизированный отпуск нефтепродуктов – выполняются с использованием комплекса измерительного, насосного и запорно-регулирующего оборудования.
Резервуарный парк: ёмкости хранения и их оснащение
Базовым элементом любой АЗС является резервуарный парк, представляющий собой группу стальных горизонтальных резервуаров, установленных подземно. Для хранения светлых нефтепродуктов применяются двустенные резервуары, соответствующие ГОСТ 17032-2010, которые обеспечивают контроль герметичности межстенного пространства . Каждая секция цистерны оснащается заливной горловиной с указателем уровня налива из металлического уголка, а также дыхательной трубой с совмещённым клапаном, выполняющим функции огневого предохранителя .
Технологическая обвязка резервуара включает следующие элементы:
- Приёмный патрубок для подключения к линии наполнения, оснащённый гидрозатвором, предотвращающим распространение пламени по трубопроводу
- Зачистная труба для удаления подтоварной воды и шламовых отложений, накапливающихся на дне ёмкости
- Дыхательный клапан с огнепреградителем, обеспечивающий выравнивание давления в свободном пространстве резервуара
- Электронные уровнемеры и датчики протечки для непрерывного мониторинга состояния и объёма топлива
Нормированное заполнение резервуаров ограничивается 95% от номинальной вместимости, что оставляет необходимый паровой буфер для температурного расширения жидкости. Скорость наполнения при сливе из автоцистерны не должна превышать 10 м³/ч . Для объектов с повышенными экологическими требованиями применяются двустенные резервуары с системой постоянного контроля герметичности межстенного пространства, заполняемого инертным газом .
Сливо-наливное оборудование: приём топлива
Операция приёма нефтепродуктов на АЗС осуществляется из автомобильных цистерн (автотопливозаправщиков), являющихся транспортными мерами полной вместимости. Цистерна представляет собой стальную сварную ёмкость чемоданообразной формы, разделённую перегородками-волнорезами на герметичные секции, каждая из которых оборудована заливной горловиной с указателем уровня .
Слив топлива из секций автоцистерны в подземные резервуары выполняется самотеком через герметичные сливные устройства со штуцерами для быстроразъёмных соединений (БРС). В состав сливного узла входят:
- Сливной патрубок с сетчатым фильтром, предотвращающим попадание механических примесей в резервуар
- Топливный гидрозатвор, служащий пламегасителем на линии наполнения
- Запорная арматура (шаровые краны или задвижки) с дистанционным управлением
- Трубопровод газоуравнительной системы, возвращающий вытесняемые пары из резервуара обратно в цистерну для предотвращения выбросов в атмосферу
Для объектов с высокими оборотами топлива применяется принудительная перекачка с использованием погружных насосов, устанавливаемых непосредственно в технологические колодцы на резервуарах . Такое решение позволяет сократить энергозатраты до 30% по сравнению с всасывающими системами и исключает образование паровоздушных пробок в магистралях.
Топливораздаточные колонки и линии выдачи

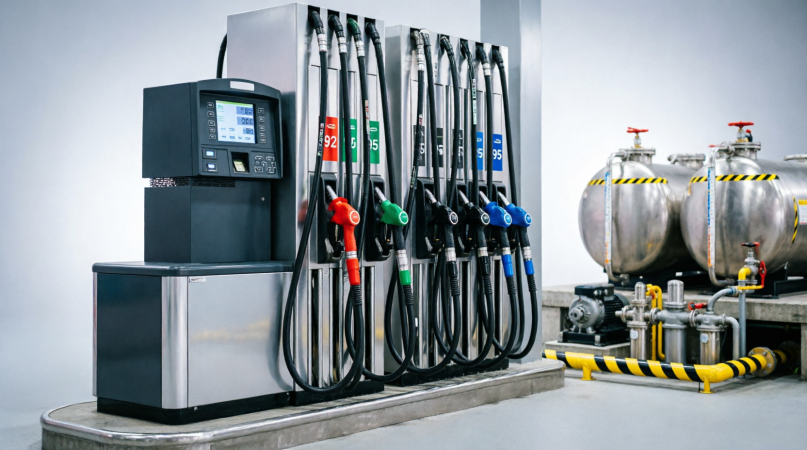

Центральным элементом отпуска топлива являются топливораздаточные колонки (ТРК), которые могут быть выполнены в различных модификациях: от классических напорных систем с погружным насосом до самовсасывающих агрегатов. Современные ТРК оснащаются электронными контроллерами управления (КУ ТРК), обеспечивающими взаимодействие с контрольно-кассовыми машинами и автоматизированной системой управления АЗС .
Линии выдачи, соединяющие резервуары с колонками, выполняются из двустенных пластиковых трубопроводов с внутренним покрытием, предотвращающим накопление статического электричества и диффузию топлива в грунт . Укладка трубопроводов производится подземно с уклоном не менее 0,002 в сторону резервуаров, что обеспечивает самопроизвольное опорожнение линий при необходимости. В составе линии выдачи применяются следующие узлы:
- Погружные насосы с частотным регулированием, обеспечивающие стабильный напор независимо от уровня топлива в резервуаре
- Разрывные предохранительные клапаны OPW, перекрывающие подачу при обрыве шланга или превышении допустимого угла наклона колонки
- Гибкие соединения из гофрированной нержавеющей стали для компенсации температурных деформаций
- Фильтры тонкой очистки, устанавливаемые в технологических колодцах перед подачей в ТРК
Автоматизация и системы управления
Управление технологическими процессами на современной АЗС реализовано через автоматизированную систему (САУ АЗС), построенную на базе программируемых логических контроллеров и SCADA-систем . Основные функции САУ включают дистанционное управление оборудованием, контроль параметров резервуарного парка (уровень, температура, давление), архивирование данных о каждом отпуске, а также реализацию сложных алгоритмов технологических защит и блокировок .
Взаимодействие между контроллером управления ТРК и кассовым терминалом осуществляется по стандартному протоколу, при котором отпуск нефтепродуктов производится исключительно по командам, поступающим от ККМ. Это исключает несанкционированный отпуск и обеспечивает корректный учёт выручки . Для контроля уровня топлива в резервуарах применяются поплавковые магнитные преобразователи и электронные уровнемеры с возможностью дистанционной цифровой передачи данных в систему управления .
Обеспечение безопасности и метрологический контроль
Безопасность эксплуатации заправочного оборудования обеспечивается комплексом мер, включающим взрывозащищённое исполнение всех электронных компонентов, систему заземления для отвода статического электричества и автоматическое аварийное отключение при срабатывании датчиков протечки или превышении давления . Для каждой технологической линии предусмотрена возможность дистанционного перекрытия запорной арматуры из операторной .
Метрологическое обеспечение АЗС организуется в соответствии с требованиями ГОСТ Р 58404-2019 и включает первичную и периодическую поверку всех средств измерений – счетчиков жидкости на ТРК, уровнемеров и систем учёта объёма резервуаров . Градуировка резервуаров и трубопроводов с оформлением градуировочных таблиц проводится при вводе в эксплуатацию и после любых изменений схемы трубопроводов. Пределы допустимой относительной погрешности для транспортных мер составляют ±0,4%, для счетчиков на ТРК – ±0,5% .
Информационная система АЗС должна обеспечивать защиту от несанкционированного вмешательства как на аппаратном уровне (пломбировка узлов учёта), так и на программном (разграничение доступа к калибровочным коэффициентам и настройкам контроллеров) . Все операции с топливом – приём, хранение и отпуск – подлежат документированию в электронной системе, что позволяет вести точный товарный учёт и оперативно выявлять отклонения.
